- PRODUKTER · PRESISJONSMASKINERTE FLENSER
Flenser etter din spesifikasjon
En flens kobler rør, ventiler og prosessutstyr i en demonterbar, trykktett forbindelse. Vi maskinerer flenser i alt fra karbonstål til super-dupleks, Inconel og titan — med full sporbarhet iht. NORSOK M-650/M-630, EN 10204 3.1/3.2 og kundens MRS.
API 6A · 2-1/16″ 10K
- KORT FORKLART
Hva er en flens?
En flens er et maskinert, ringformet koblingsstykke. Forbindelsen består typisk av to flenser, en pakning og et boltesett — konstruert for å være demonterbar uten å skade røret. Riktig valg av standard, trykklasse, ansiktstype og materiale avgjør tetthet, sikkerhet og levetid, særlig i hydrokarbonførende systemer.
Gjennom årene har vi investert i ny teknologi, og staben vår er på 12 dedikerte fagfolk. Vårt mål har alltid vært det samme: å levere produkter og tjenester som møter de høyeste standarder i bransjen.
Ett kontaktpunkt
Fire standardsystem dekket under samme tak — du slipper å koordinere flere leverandører.
Sertifisert materiale
Karbonstål, rustfritt, dupleks, super-dupleks, Inconel og titan — alt med 3.1/3.2-sertifikat.
Prototype til serie
Samme presisjon og dokumentasjon enten du trenger én del eller en hel serie.
- STANDARD 01
ASME B16.5
Standardflens for rør og fittings — prosess, petrokjemi og raffineri
Den mest utbredte flensstandarden internasjonalt. Dekker både smidde og støpte flenser samt blindflenser av plate, med full definisjon av trykk- og temperaturklasser, materialgrupper, toleranser og bolting.
OMFANG
NPS ½»–24″
TRYKKLASER
150 – 2500
ANSIKT
RF · FF · RTJ
WN
Weld Neck
Høyt trykk, høy temp, kritiske systemer
SO
Slip-On
Generell bruk, lavere trykk
SW
Socket Weld
Mindre diametre, høyere trykk
THD
Threaded
Sveisefrie installasjoner
LJ
Lap Joint
Med stub end, hyppig demontering
BL
Blind
Avstengning av ledning eller port

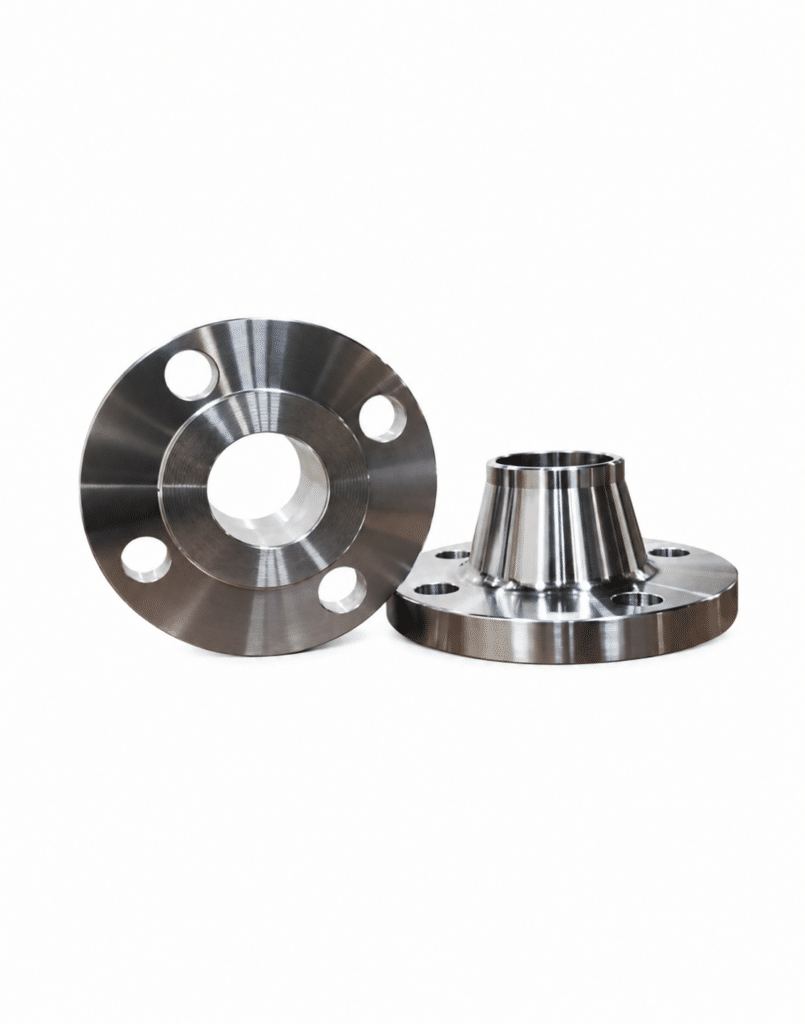

ASME B16.5: Blind-flens (BL, venstre) og Weld Neck-flens (WN, høyre) i rustfritt stål. WN foretrekkes ved høyt trykk og temperatur — jevn overgang nav-til-rør gir lav spenningskonsentrasjon.
- STANDARD 02
NORSOK L-005 / ISO 27509
Kompakt flens (CFC) — vår kjernekompetanse
Utviklet av norsk olje- og gassindustri. Pakningen er beskyttet mot prosessmediet, og tetning skjer via flate-mot-flate-kontakt med IX-tetningsring som sekundær tetning. Forholdet bolt-til-lastareal på ~1:20 gir lavere spenningsamplituder under termiske og dynamiske laster.
OMFANG
DN 15–1200
TRYKKLASER
CL 150–2500
VEKTREDUKSJON
opptil 70–80 %
- Betydelig vekt- og dimensjonsreduksjon vs. tilsvarende ASME-flens.
- Kortere bolter, raskere montasje og høyere lekkasjeintegritet.
- Standardvalg på nye norske offshore-installasjoner — subsea, topside og high-integrity-rør.
- Fullt utskiftbar mellom NORSOK L-005 og ISO 27509 i samme størrelse, klasse og materiale.
Kompakt Weld Neck-flens fra Promas iht. NORSOK L-005 / ISO 27509 — integrert nav for buttsveis og ringspor for IX-tetning.
- STANDARD 03
EN 1092-1
Europeisk stålflensstandard — prosess, VVS, vannkraft og kjemisk industri
Den europeiske standarden for stålflenser, utviklet av CEN. Definerer flens- og ansiktstyper, dimensjoner, bolting, overflatekrav og trykk-/temperaturklasser for karbonstål, rustfrie og legerte kvaliteter.
OMFANG
DN 10–4000
TRYKK
PN 2,5 – PN 400
VANLIGE TYPER
01 · 05 · 11
- Type 11 (weld neck), Type 05 (blind) og Type 01 (plate) er de vanligste.
- PN-betegnelsen angir nominelt trykk i bar ved romtemperatur.
- Ikke direkte utskiftbar med ASME B16.5 — bolthullsirkel og ansikt avviker.
Velges etter prosjektets motflens.
EN 1092-1 Type 11 Weld Neck-prinsipp — konisk nav. Promas produserer EN 1092-1-flenser for europeiske prosjekter og eksisterende anlegg.
- STANDARD 04
API 6A
Wellhead og juletre — der ASME B16.5 slutter
Den anerkjente standarden for utstyr direkte på brønn. Minimum arbeidstrykk er 2.000 psi og strekker seg helt til 20.000 psi. Strenge krav til materialer (PSL-nivå), dimensjonskontroll, NDT og sporbarhet — fordi konsekvensene av svikt er uakseptable.
TRYKK
2.000–20.000 psi
UTFØRELSER
Type 6B · 6BX
TETNING
Metall-mot-metall
- Type 6B — 2.000 / 3.000 / 5.000 psi, ringpakning type R eller RX.
- Type 6BX — 5.000–20.000 psi, BX-tetningsring og forsterket nav.
- PSL-nivå og materialklasse velges ut fra H₂S-, CO₂- og temperaturmiljø.
- Maskineres i NACE MR0175 / ISO 15156-godkjente materialer.

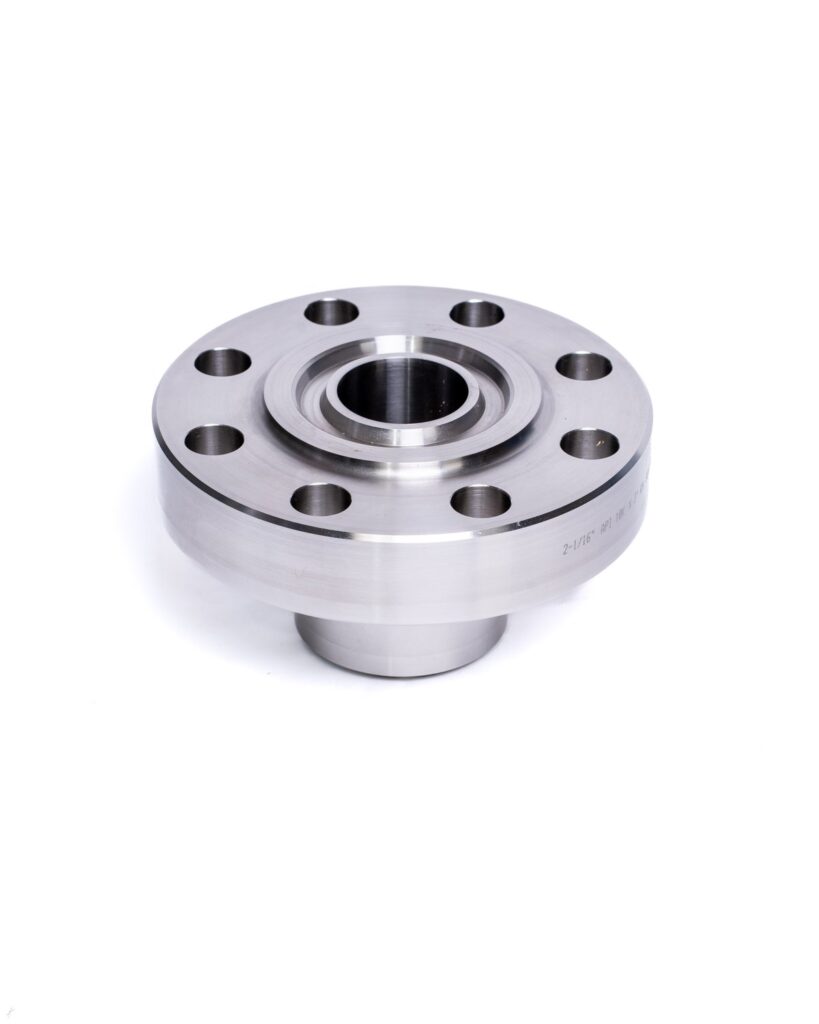

API 6A 2-1/16″ 10.000 psi-flens fra Promas — brukt i wellhead- og juletreutstyr.
- VELG RIKTIG STANDAR
Sammenligning av standarder
STANDARD | ANVENDELSESOMRÅDE | TRYKK / STØRRELSE | TYPISKE MATERIALER |
|---|---|---|---|
ASME B16.5 | Prosess, raffineri, generell industri | Class 150–2500 · NPS ½»–24″ | CS, SS, dupleks, legering |
NORSOK L-005 / ISO 27509 | Norsk offshore, subsea, high-integrity | CL 150–2500 · NPS ½»–48″ | F22, F51, F55, Inconel 625 |
EN 1092-1 | Europeisk prosess og industri | PN 2,5–PN 400 · DN 10–4000 | CS, SS, legering |
API 6A | Wellhead, juletre, høytrykk olje/gass | 2.000–20.000 psi (6B/6BX) | NACE-kvaliteter, Inconel |
- 35 ÅRS ERFARING
Hvorfor velge Promas
35 års erfaring
Presisjonsmaskinering for olje- og gassindustrien — fra prototyper til serieproduksjon.
Full sporbarhet
Dokumentasjon iht. NORSOK M-650/M-630, EN 10204 3.1/3.2 og kundespesifikke MRS-krav.
Riktig dimensjonert maskinpark
Kapasitet for både enkeltdeler, prototyper og serieproduksjon i ett anlegg.
Materialkompetanse
Fra karbonstål til super-dupleks, Inconel og titan — med riktig prosess for hver legering.
ISO 9001-kvalitetsstyring
Arbeid etter ISO 9001 og kundens spesifikke kvalitetsplaner — i hvert eneste prosjekt.
NDT og testing
Ikke-destruktiv prøving iht. PSL-nivå og kundens kvalitetsplan, dokumentert i sertifikat.
- BESTILLING OG KONTAKT
Skal du ha flenser produsert?
Flenser og tilhørende komponenter leveres etter forespørsel — oppgi størrelse, trykklasse, materialgrad og standardreferanse, så får du et tilbud tilpasset prosjektet ditt. Vår kommende nettbutikk vil tilby standardiserte varianter på lager — mer informasjon kommer. Tekniske spørsmål? post@promas.no
